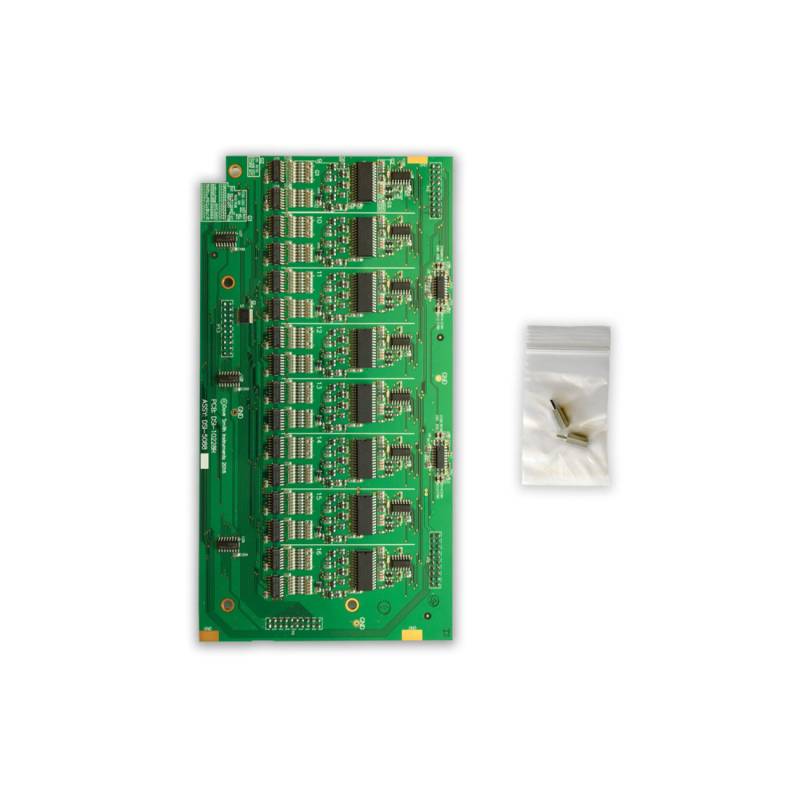

SEQUENTIAL Prophet Rev2 Expander Kit це набір розширення поліфонії синтезатора Prophet Rev2. Встановлення цієї плати в 8-голосний Prophet Rev2 розширює загальну поліфонію до 16 голосів.

Встановлення плати розширення поліфонії в Prophet Rev2 дуже просте і вимагає лише декількох основних ручних інструментів.

Необхідні інструменти: Хрестоподібна викрутка, викрутка для гайок 1/4″ (підійде також маленький серповидний ключ) і м'яка підкладка, наприклад, бульбашкова плівка або рушник.

Як потрапити всередину Prophet Rev2:

Примітка: На фотографіях показано процедуру для версії з клавіатурою. Кроки для встановлення у версії з модулем майже ідентичні.

Спочатку від'єднайте всі кабелі живлення/MIDI/USB/аудіо/педалі.
Викрутіть по 3 гвинти з дерев'яних боковин.

Ліва дерев'яна сторона


Права дерев'яна сторона

Під кожною дерев'яною боковиною викрутіть з металевої частини 1 гвинт, що залишився.

Лівий бічний гвинт


Правий бічний гвинт

Тепер викрутіть 8 гвинтів на задній панелі.

Задня панель Rev2
Примітка: У разі встановлення в десктопний модуль, на задній панелі буде лише 4 гвинти в подібних положеннях

Покладіть за Prophet Rev2 який-небудь м'який матеріал, наприклад, повітряно-бульбашкову плівку, рушник, ковдру тощо.
Верхня панель з'єднана з материнською платою шлейфом. Підніміть передню панель Prophet Rev2 і зніміть її з пристрою. Покладіть її лицьовою стороною вниз на м'який матеріал позаду Prophet. Шлейф не потрібно знімати.
Встановлення плати розширення голосу:

Материнська плата Rev2 знаходиться в відсіку над клавіатурою. Щоб встановити плату голосового розширення, потрібно викрутити 2 гвинти з материнської плати і замінити їх на підставки, що входять до комплекту голосового розширення. Викрутіть гвинт у лівому нижньому кутку і гвинт у правому центральному куті плати, трохи вище крайнього правого порожнього гнізда роз'єму.

Материнська плата Rev2

За допомогою викрутки для гайок 1/4″ або маленького серповидного ключа встановіть підставки в місцях розташування 2 гвинтів, які були щойно викручені. Прикладайте лише легкі та середні зусилля.
*ВАЖЛИВО! Підставки виготовлені з м'якого металу, і при надмірному зусиллі вони можуть бути пошкоджені. НЕ затягуйте занадто сильно.

Відсіки голосового підсилювача Rev2

Зі встановленими підставками розташуйте плату голосового розширення так, щоб кутовий виріз був у нижньому лівому куті. Вирівняйте 4 роз'єми в нижній частині голосової плати з 4 чорними гніздами на основній платі. Притисніть голосову плату на місце з середньою силою, натискаючи на саму плату біля кожного з роз'ємів. Встановіть 2 гвинти, які були видалені на етапі 1, щоб закріпити плату голосового розширення.

Rev2 Плата голосового розширення

Встановіть верхню панель назад на Rev2. Перед тим, як збирати, підключіть кабель живлення та увімкніть Rev2. На дисплеї має з'явитися напис «REV2 | 16 Voice». Якщо на дисплеї не відображається «16 Voice», поверніться до кроку 3 і переконайтеся, що всі 4 роз'єми на голосовій платі правильно встановлені у своїх гніздах.Теги для товару: Sequential Prophet Rev2 Expander Kit, Плата розширення поліфонії, Карта розширення Sequential, Апгрейд Prophet Rev2, Модуль розширення голосів, Збільшення поліфонії синтезатора, Dave Smith Instruments Prophet Rev2, Аксесуари для синтезаторів, Обладнання для клавішних, Апгрейд до 16 голосів, Плата розширення голосів, Синтезатор Sequential Prophet, Музичне обладнання США, Студійний сетап.
